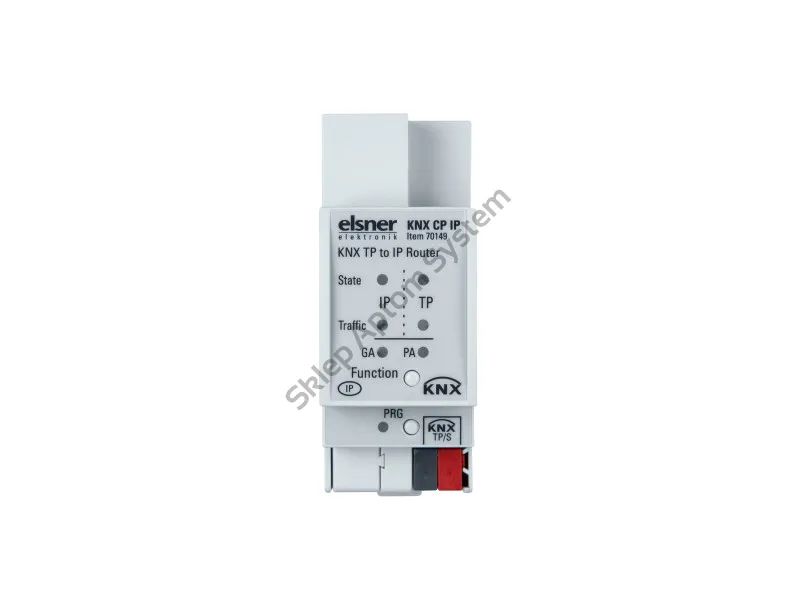

KNX CP IP ► sprzęgło/ruter dla KNX TP i IP/Ethernet

Router KNX TP do IP łączy zarówno media KNX IP, jak i KNX TP. Jako router KNX IP łączy w sobie system KNX IP/Ethernet i magistralę TP. Obsługiwany jest routing i tunelowanie KNXnet/IP. KNX CP IP jest w stanie filtrować ruch zgodnie z miejscem instalacji w hierarchii systemu magistrali oraz zgodnie z wbudowanymi tabelami filtrów dla komunikacji zorientowanej na grupy. Konfigurację z podlinii można wyłączyć. W przypadku urządzeń KNX, KNX CP IP zapewnia uruchomienie, konfigurację, wizualizację, protokołowanie i diagnostykę. Stany pracy i filtrowania, awaria i błędna komunikacja są wskazywane przez diody LED. Aby ułatwić uruchomienie przez krótki czas dostępu do innych linii, filtrowanie można tymczasowo wyłączyć jednym naciśnięciem przycisku funkcyjnego. Obsługiwane są długie wiadomości o długości do 240 bajtów APDU.

IP KNX CP jest wyświetlany w sieci. Za pomocą przeglądarki można uzyskać dostęp do interfejsu, aby odczytać ustawienia urządzenia, zdalnie aktywować funkcje (takie jak tryb programowania) i obejrzeć 60-minutowy diagram historii obciążenia magistrali. Ponadto zintegrowana funkcja bootloadera umożliwia zdalną aktualizację oprogramowania układowego przez IP/Ethernet. Zasilane z magistrali KNX urządzenie nie wymaga dodatkowego zasilania. Urządzenia KNX IP można podłączyć bezpośrednio za pomocą standardowego złącza RJ45, a także za pośrednictwem sieci Ethernet.

Funkcje:

• Obsługuje rozszerzone ramki i długie telegramy o długości do 240 bajtów APDU. (Za pomocą wszystkich sprzęgów MEC i interfejsów UIM można przetwarzać długie wiadomości, np. do zastosowań w pomiarach energii i do celów wizualizacji)
• Korzystne zastąpienie popularnego sprzęgacza linii/obszaru TP. Wielką zaletą jest wykorzystanie KNX IP jako szybkiego medium szkieletowego KNX
• Działa bez zewnętrznego zasilania
• W przypadku tunelowania IP można równolegle realizować cztery różne połączenia tunelowe, z osobnym adresem dla każdego. Szybkie przypisanie można wykonać za pomocą interfejsu internetowego
• Wysyłanie IACK na wysłanych wiadomościach jest konfigurowalne przez ETS
• Gdy nie ma odpowiedzi IACK na podlinii, KNX CP IP jest w stanie powtórzyć komunikaty do trzech razy. Powtarzanie można skonfigurować zarówno dla telegramów fizycznych, jak i telegramów grupowych za pośrednictwem ETS (aby ułatwić rozwiązywanie problemów). Np. po odpowiedzi IACK nie następuje żadne powtórzenie i utrzymywany jest negatywny mechanizm awarii IACK/BUSY
• W konfigurowalnym okresie czasu ETS można wyłączyć filtrowanie telegramów, naciskając tylko przycisk na panelu przednim urządzenia. Bez dostępu do ETS pobieranie filtrowania jest zawieszone. Jest to niezbędne do przeprowadzenia szybkiej diagnostyki na miejscu.
• Tymczasowe zawieszenie filtrowania telegramów ułatwia uruchamianie i debugowanie. Bez pobierania ETS możliwy jest tymczasowy dostęp do innych linii
• Automatyczna funkcja przełączania z powrotem na filtrowanie telegramów w czasie działania po skonfigurowanym okresie zawieszenia (patrz Tryb ręczny). Pozwala to uniknąć zapomnienia o ponownej aktywacji filtrowania
• UPnP jest dostępny do wykrywania urządzenia w sieci IP. Można to osiągnąć tylko przez odpowiednią instalację sieci pod względem topologii. Przy użyciu KNXnet/IP ETS jest w stanie rozpoznać urządzenie interfejsu komunikacyjnego
• Aktualizację oprogramowania układowego można łatwo przeprowadzić za pomocą przeglądarki internetowej. Dostępny interfejs sieciowy udostępnia informacje o ustawieniach i umożliwia zdalne przełączenie urządzenia w tryb programowania bez użycia przycisku programowania
• W sieciach o dużym obciążeniu magistrali wewnętrzna ilość buforów komunikacyjnych jest w stanie wygładzić zaglądanie w przebieg obciążenia komunikacyjnego
• W interfejsie internetowym można obejrzeć diagram 60-minutowej historii obciążenia magistrali
• Baza danych dostępna dla ETS4 i nowszych
• Obsługuje KNXnet/IP, ARP, ICMP, IGMP, HTTP, wykrywanie UPnP, UDP/IP, TCP/IP, DHCP i AutoIP
