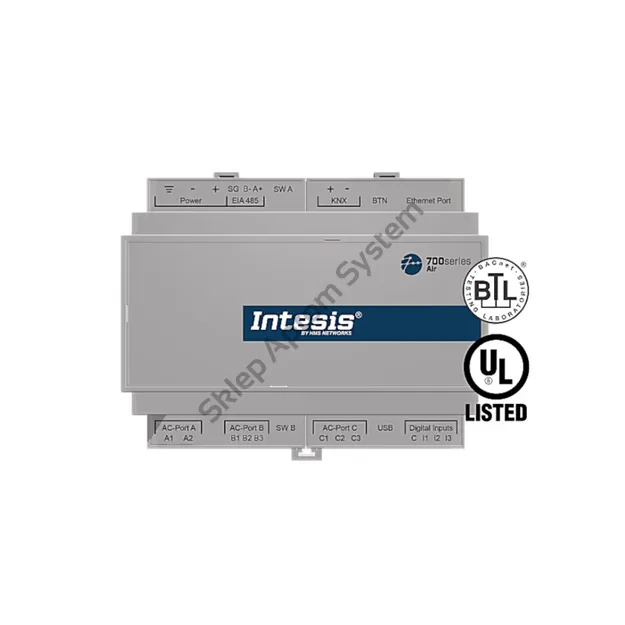

IN770AIR00SO000 ► interfejs KNX - klimatyzacja Multi-Brand, MAPS, 1:16 lub 1:50 grup (jednostek wewnętrznych)

  • szt.
  • Cena brutto: 11 167,10 zł 9 078,94 zł

Interfejs komunikacyjny klimatyzacji Hisense, Hitachi, Midea, Mitsubishi Electric, Panasonic lub Samsung - KNX, Modbus (TCP/RTU), Bacnet (IP/MSTP), Home Automation (Fibaro, Creston, Control4...).

Interfejs komunikacyjny Intesis IN770AIR00SO000 umożliwia łatwą integrację systemów klimatyzacji (AC) HisenseHitachiMideaMitsubishi ElectricPanasonic lub Samsung z instalacją opartą na Modbus TCP, Modbus RTU, KNX, BACnet/IP, BACnet MS/TP lub Home Automation. W tym celu bramka działa jako urządzenie serwerowe samej instalacji, uzyskując dostęp do wszystkich sygnałów z każdego klimatyzatora i kontrolując całą sieć klimatyzacji.

Bramka stale odpytuje sieć klimatyzacyjną, przechowując w swojej pamięci aktualny status każdego sygnału, który chcesz śledzić i dostarczając te dane do instalacji na żądanie. Ponadto, gdy zmienia się stan sygnału, bramka wysyła do instalacji telegram zapisu, czeka na odpowiedź i wykonuje odpowiednią akcję. Brak odpowiedzi ze strony sygnału aktywuje błąd komunikacji, dzięki czemu wiadomo, który sygnał z którego klimatyzatora nie działa prawidłowo.

KONFIGURACJA PRZEZ INTESIS MAPS
Konfiguracja odbywa się za pomocą oprogramowania Intesis MAPS, który pozwala na zdefiniowanie własnych ustawień urządzenia i oferuje dodatkowe funkcje dostępne dla wszystkich bramek nowej generacji. Dzięki funkcji skanowania, która pozwala automatycznie wykryć wszystkie dostępne w instalacji jednostki, przygotuj interfejs do pracy w naprawdę krótkim czasie.

Intesis MAPS ułatwia identyfikację wszelkich usterek w instalacjach dzięki solidnej funkcji diagnostycznej.

Cechy i funkcje:

  • Dostępnych kilka aplikacji: Konfigurowalne dla BACnet/IP i MS/TP, Modbus TCP i RTU, KNX i Home
    Protokoły komunikacyjne automatyki.
  • Późna konfiguracja: łatwe przełączanie między aplikacjami.
  • Funkcja skanowania: znajdź urządzenia podłączone do magistrali klimatyzacji.
  • Specyficzne sygnały do monitorowania jednostek zewnętrznych.
  • 2 x przełączniki DIP do konfiguracji terminacji złącza EIA-485 i polaryzacji.
  • 14 diod LED wskazuje stan pracy zarówno bramki, jak i magistrali komunikacyjnej.
  • Szyna DIN i obudowa do montażu naściennego.

Dostępne wersje:

  • IN770AIR00SO000 - KNX, Serial, IP - Small - dla Hisense, Hitachi, Midea, Panasonic & Samsung: 16 IU, Mitsubishi Electric: 50 grup
  • IN770AIR00MO000 - KNX, Serial, IP - Medium - dla Hisense, Hitachi, Midea, Panasonic & Samsung: 64 IU
    Mitsubishi Electric: 100 grup
  • IN771AIR00LO000 - KNX, Serial, IP - Large - dla Panasonic (wkrótce)

Pliki do pobrania:

- Broszura Intesis 2023

Poniżej zamieściliśmy linki do Schematów połączeń aplikacji. Wybierz markę klimatyzacji, otwórz link, wybierz protokół komunikacji (np. KNX), wybierz przycisk Application web page. który przekieruje Cię do strony z pełną dokumentacją żądanego połączenia (np. Panasonic-KNX)

- Hisense

- Hitachi

- Midea

- Mitsubishi Electric

- Panasonic

- Samsung
