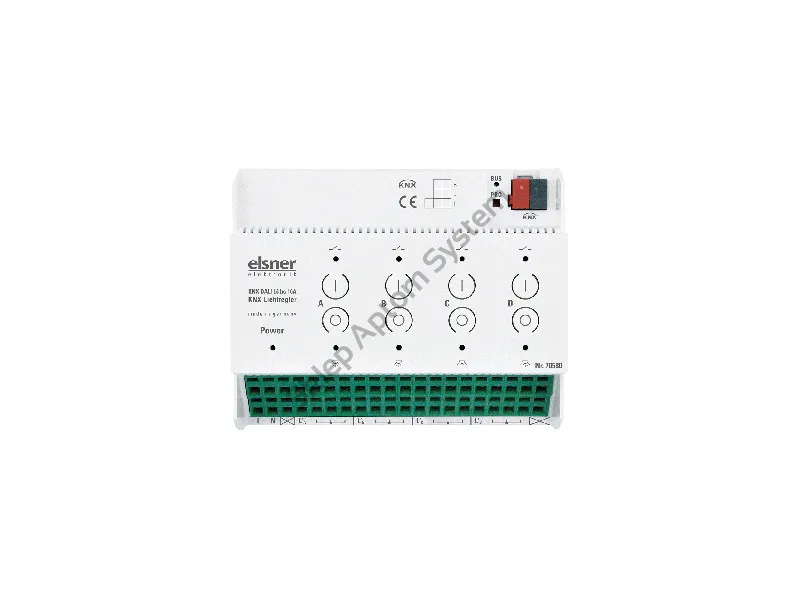

KNX DALI L4 bc 16 A ► interfejs KNX - DALI L4 bc 16 A, 4 kanały (64 urządzenia/kanał)

Moduł komunikacyjny, aktor KNX DALI L4 bc 16 A jest interfejsem umożliwiającym komunikację między systemem magistrali KNX a systemem oświetlenia DALI (cyfrowy adresowalny interfejs oświetlenia).

  • Cena brutto: 2 046,14 zł 1 663,53 zł
  • szt.
Moduł komunikacyjny, aktor KNX DALI L4 bc 16 A jest interfejsem umożliwiającym komunikację między systemem magistrali KNX a systemem oświetlenia DALI (cyfrowy adresowalny interfejs oświetlenia). Interfejs posiada cztery kanały do ​​sterowania oświetleniem DALI, z których każdy może sterować maksymalnie 64 urządzeniami DALI (statecznikami elektronicznymi). Sterowanie odbywa się za pomocą komunikatu rozgłoszeniowego, co oznacza, że ​​wszystkie oprawy podłączone do kanału są przełączane / ściemniane jednocześnie. Każdy kanał można ustawić oddzielnie.

Każdy kanał ma przełączany styk przekaźnika, za pomocą którego można przełączać stateczniki DALI całkowicie bez napięcia (brak czuwania). KNX DALI L4 bc 16 A dostarcza napięcie magistrali DALI, nie jest wymagane zewnętrzne zasilanie magistrali DALI.

Przy użyciu modułu komunikacyjnego KNX DALI L4 bc 16 A można ustawić barwę i temperaturę barwową (Tunable White) dla DALI EVG z urządzeniem typu 8. Oba ustawienia kolorów można kontrolować za pomocą scen, względnego lub bezwzględnego ściemniania.

Oprócz normalnej pracy KNX DALI L4 bc 16 A ma tryb nocny i funkcję oświetlenia klatki schodowej z funkcją ostrzegania wstępnego (i obie w połączeniu).

Przyciski na urządzeniu umożliwiają bezpośrednie ręczne przełączanie i ściemnianie podłączonych opraw DALI EVG nawet bez napięcia magistrali. Diody LED wskazują, czy przekaźnik jest otwarty, czy zwarty (górne diody) oraz czy lampa jest włączona czy wyłączona po poleceniu DALI (dolne diody). DALI EVG mogą być sterowane przez ETS za pomocą przycisków do uruchamiania na miejscu bez zasilania KNX i bez wcześniejszej konfiguracji.

Funkcje:
  • Interfejs między systemem magistrali KNX a systemem oświetlenia DALI
  • 4 kanały, z których każdy może sterować maksymalnie 64 statecznikami DALI. Każdy kanał można ustawić oddzielnie i ma jedno wyjście przełączające (230 V AC) oraz dwa zaciski magistrali DALI
  • Operacja rozgłoszeniowa: wszystkie oprawy DALI podłączone do jednego kanału są sterowane wspólnym sygnałem, przez co indywidualne adresowanie nie jest możliwe
  • Panel przełączników z 8 przyciskami i diodami LED stanu
  • Minimalne opóźnienie włączenia z przekaźnika do przekaźnika: gdy kilka kanałów jest włączanych jednocześnie, zapewnia to, że prąd włączania EVG jest rozłożony w czasie (a tym samym ograniczony)
  • Regulacja temperatury barwowej (Tunable White), kontrola koloru RGB / RGBW, kontrola koloru HSV
  • Wywoływanie scen
  • Informacja o stanie
  • Funkcja timera
  • Konfiguracja odbywa się za pomocą oprogramowania ETS KNX

Pliki do pobrania:

- Karta katalogowa KNX DALI L4 bc 16 A EN

- Instrukcja KNX DALI L4 bc 16 A EN

- Aplikacja
