KNX Modbus Gateway 886 ► interfejs komunikacyjny KNX - Modbus RTU, 250 punktów KNX

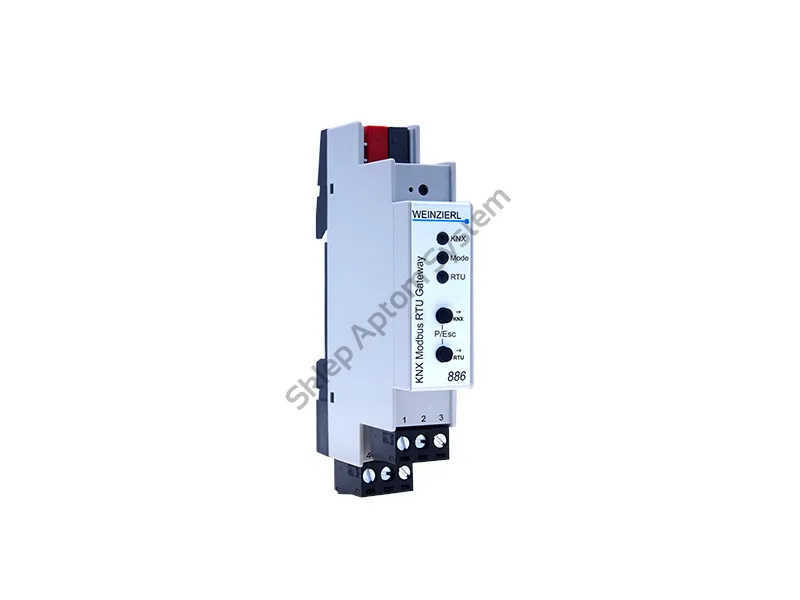

Interfejs komunikacyjny KNX - Modbus RTU 886.
- Kod: 5256
- Producent: Weinzierl
-
Dostępność:
Na zamówienie
- Cena brutto: 2 158,70 zł 1 755,04 zł
- szt.
Interfejs komunikacyjny KNX - Modbus RTU 886 to kompaktowa bramka KNX/Modbus z 250 dowolnie konfigurowalnymi kanałami (punkty danych KNX). Urządzenie umożliwia łatwą integrację urządzeń Modbus obsługujących protokół RTU poprzez RS-485 z instalacjami KNX. Może być używany jako master lub slave Modbus.
Przyporządkowanie między obiektami KNX i rejestrami Modbus odbywa się za pomocą parametrów w ETS - nie jest wymagane żadne dodatkowe narzędzie. Konfigurację można również eksportować i importować za pośrednictwem DCA (aplikacja do konfiguracji urządzeń, rozszerzenie oprogramowania w ETS).
Urządzenie umożliwia interpretację i skalowanie danych Modbus zgodnie z typami punktów danych standardu KNX.
Dwa przyciski i trzy wielokolorowe diody LED na panelu przednim umożliwiają lokalną pracę (funkcje testowe) oraz wizualizację stanu urządzenia. Połączenie Modbus jest elektrycznie odizolowane od magistrali KNX. Wszystkie połączenia są wtykowe.
Narzędzie konfiguracyjne Weinzierl Modbus Gateway jest tak zwanym DCA (Device Configuration AddIn) dla ETS. Dzięki temu można wyeksportować konfigurację bazy danych Weinzierl KNX Modbus RTU Gateway 886 i zaimportować ją do innej bramy. Narzędzie konfiguracyjne Weinzierl Modbus Gateway Config Tool jest dostępne online do bezpłatnego pobrania w sklepie internetowym KNX Association w zakładce Shop / ETS Apps (konieczne jest utworzenie konta użytkownika).
Uwaga: Narzędzie konfiguracyjne Weinzierl Modbus Gateway wymaga licencji komercyjnej ETS 5.5 lub nowszej.
Kontrolki i wskaźniki:
- 2 przyciski i 3 diody LED, wielokolorowe
- Przycisk programowania KNX z diodą LED (czerwony)
Modbus:
- Typ: RTU
- RS-485, 1,2/2,4/4,8/9,6/19,2/38,4/56,0/115,200 kBit/s
Master lub slave - Master: do 25 urządzeń slave
- Do 250 kanałów
Zasilanie:
- Magistrala KNX ok. 4 mA
- Zasilanie pomocnicze Modbus 12-24 V⎓, 5 mA
Złącza:
- Złącze do magistrali KNX (czerwone / czarne)
- Wtykowe złącze śrubowe (3 bieguny) dla Modbus
- Wtykowe złącze śrubowe (3 bieguny) do zasilania
