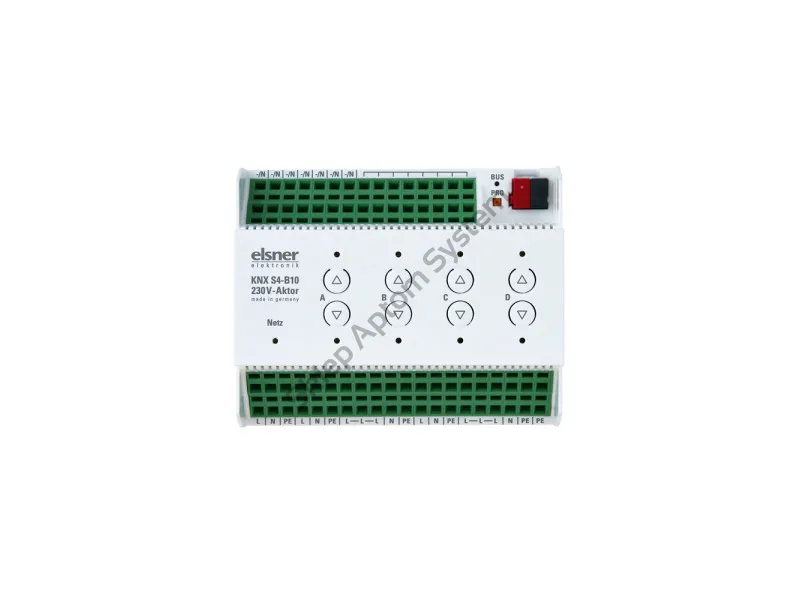

KNX S4-B10 230 V ► aktor wielofunkcyjny KNX, 4 wielofunkcyjne wyjścia, 10 wejść binarnych

Moduł wielofunkcyjny KNX S4-B10 230 V ze zintegrowanym sterowaniem fasadą mają wyjścia wielofunkcyjne, pary przycisków i diody monitorujące. Każde z wielofunkcyjnych wyjść można podłączyć do napędu ze sterowaniem góra / dół (żaluzje, markizy, żaluzje, okna) lub dwoma przełączanymi urządzeniami (wł. / wył. dla światła i wentylacji). Podłączone napędy i urządzenia mogą być obsługiwane bezpośrednio przez moduł KNX S4-B10 230V, jak również za pomocą wyłączników ręcznych.

Automatyzacja może być określana na dwa sposoby, z zewnątrz lub wewnątrz. Wewnątrz urządzenia znajduje się wiele dostępnych opcji uzależnień, mechanizm ustalający (np.master-slave) i określanie priorytetów (np.fizycznie-automatycznie). Sceny mogą być zapisywane i wywoływane za pośrednictwem magistrali (sterowanie 16 napędów scen).

Wejścia binarne mogą być użyte zarówno do bezpośredniego przełączania (np. przełączniki ręczne) lub jako przełączniki magistrali (np. do powiadomień alarmowych). Pożądane działania można określić dobierając czas reakcji w trzech trybach: Standard, Komfortowym lub Deadman (długie wciśnięcie).

Funkcje:

• Wielofunkcyjne wyjścia, każde dla napędu 230V (zasłony, okna) lub łączące dwa przełączalne urządzenia (oświetlenie, wentylacja),
• Klawiatura z parami przycisków i diod kontrolnych LED,
• Wejścia binarne przeznaczone do stosowania jako przełączniki ręczne lub jako przełączniki magistrali o zmiennym napięciu (6-80V DC, 6-240V AC),
• Automatyczne wykonywanie pomiarów napędów do pozycjonowania (także powiadamianie o błędach),
• Mechanizm zwrotny położenia (mechanizm położenia, również położenia dla zasłon),
• Zapamiętywanie położenia (mechanizm położenia) przez 1-bitowy obiekt (przechowywanie i przywoływanie np. przez przycisk),
• Sterowanie poprzez automatykę wewnętrzną lub zewnętrzną,
• Zintegrowane sterowanie zasłon dla każdego wyjścia napędu (listwa śledząca – pozycja zasłon zgodna z pozycją słońca),
• Kontrola scen dla mechanizmu położenia z 16 scenami urządzeń (także położenie listew dla żaluzji),
• Wzajemne blokowanie dwóch napędów używających zerowego położenia czujników zapobiegające kolizjom np. zasłona i okno (master-slave),
• Blokowanie obiektów i alarmowe powiadamianie - różne priorytety, lecz funkcje bezpieczeństwa zawsze mają pierwszeństwo (np. ochrona przed wiatrem),
• Ręczne lub automatyczne ustawianie priorytetów za pomocą programów czasowych lub komunikacyjnych.
• Konfiguracja odbywa się za pomocą oprogramowania KNX – ETS 5.

Dostępne modele:

• 70530 KNX S4-B10 230 V, 4 wyjścia wielofunkcyjne, 10 wejść binarnych
• 70531 KNX S2-B6 230 V, 2 wyjścia wielofunkcyjne, 6 wejść binarnych
• 70532 KNX S1-B2 230 V, 1 wyjście wielofunkcyjne, 2 wejścia binarne
