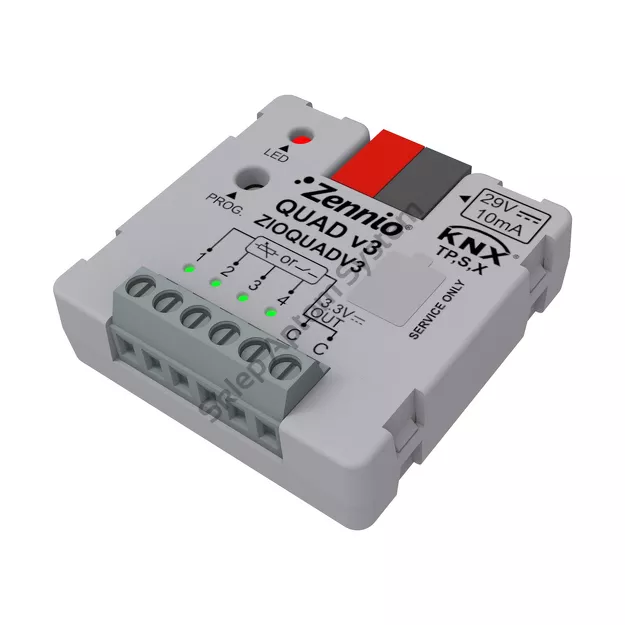

QUAD v3 ► Sensor analogowy/binarny KNX Secure, 4 wejścia analogowo-binarne

Zennio QUAD v3 to wszechstronny moduł wejściowy do systemu KNX, który transformuje sygnały z tradycyjnych czujników i przycisków w inteligentne dane dla Twojego Systemu Zarządzania Budynkiem (BMS). Dzięki 4 konfigurowalnym wejściom oraz wbudowanym czterem niezależnym termostatom pokojowym, moduł ten jest kluczowym elementem do budowania zaawansowanej, efektywnej energetycznie i bezpiecznej automatyki domowej i biurowej. Obsługa standardu KNX Secure gwarantuje najwyższy poziom szyfrowania komunikacji i integralności danych.

Kluczowe korzyści i cechy

• Bezpieczeństwo KNX Secure: Najwyższy poziom ochrony komunikacji, zapewniający szyfrowanie danych i autentykację w systemie KNX.

• Oszczędność energii: Wbudowane cztery termostaty pokojowe umożliwiają precyzyjną i niezależną kontrolę nad systemami grzewczymi/chłodzącymi, co prowadzi do znaczącej redukcji kosztów eksploatacji.

• Maksymalna wszechstronność: 4 wejścia mogą działać jako cyfrowe (dla przycisków/czujników bezpotencjałowych), jako wejścia dla sond temperatury NTC lub dla czujników ruchu.

• Łatwa integracja czujników: Umożliwia podłączenie tradycyjnych, ekonomicznych czujników i przycisków, włączając je do zaawansowanego ekosystemu KNX.

• Intuicyjna obsługa: Prosta konfiguracja za pomocą standardowego oprogramowania ETS (ETS5/ETS6), z możliwością późniejszej wymiany urządzenia dzięki rozłączalnym kostkom kablowym.

Funkcjonalność: QUAD v3 posiada cztery optoizolowane, wielofunkcyjne wejścia, które można niezależnie konfigurować.

1. Wejścia cyfrowe (Binarne): Podłącz standardowe przyciski dzwonkowe, kontaktrony (czujniki otwarcia okien/drzwi), sygnały statusowe. Idealne do załączania oświetlenia, sterowania roletami lub sygnalizacji alarmowej.

2. Sondy temperatury NTC: Podłącz dedykowane sondy NTC (np. Zennio ZACNTCE, ZACNTCS) lub kompatybilne czujniki o znanych wartościach rezystancji.

3. Czujniki ruchu: Obsługa sygnału z pasywnych czujników ruchu.

Dodatkowo, moduł wyposażono w cztery niezależne termostaty pokojowe z funkcjami regulacji PID, histerezy i trybami pracy (Grzanie/Chłodzenie), co czyni go sercem kontroli klimatu w czterech różnych strefach pomieszczenia/domu. Urządzenie jest przeznaczone do montażu w standardowej puszce elektrycznej lub w rozdzielni na szynie DIN (przy użyciu obudowy akcesoryjnej).

Specyfikacja techniczna i wymagania

• System magistrali: KNX (TP - Twisted Pair).

• Liczba wejść: 4, wielofunkcyjne, optoizolowane (Analogowe/Cyfrowe).

• Obsługa termostatów: 4 niezależne termostaty pokojowe z regulacją (PID, histereza, PWM).

• Kompatybilność czujników NTC: Szeroki zakres pracy (-55 do 150°C) z obsługą sond Zennio (ZACNTCE/F/S) lub innych NTC.

• Funkcje cyfrowe: Przełączanie, ściemnianie, sterowanie roletami, sceny, wartości, licznik impulsów (dla liczników).

• Bezpieczeństwo: Kompatybilność z KNX Secure.

• Konfiguracja: ETS5 lub ETS6 (dla wersji 1.1).

• Wskaźniki: Dioda LED statusu dla każdego wejścia.

• Montaż: W puszce elektrycznej (ściennej) lub w obudowie na szynę DIN.

• Połączenia: Rozłączalne złącza kablowe (ułatwiające serwis).
